[API Gateway] API Gateway에서 분산 로깅 및 추적

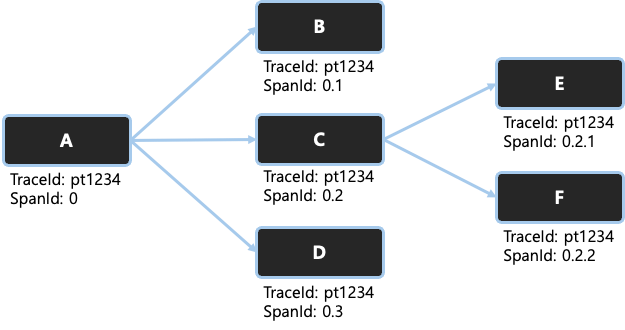

마이크로서비스 아키텍처에서는 수많은 서비스가 서로 통신하면서 요청을 처리한다. 이때 하나의 요청이 여러 서비스에 걸쳐 수행되기 때문에, 문제 발생 시 어디서 실패했는지 파악하기 어렵다.



이를 해결하기 위해 API Gateway는 분산 로깅과 추적 기능을 적극 활용한다.



분산 시스템에서 발생할 수 있는 일반적인 문제 유형

• 지연 시간 증가: 네트워크 지연, 서비스 과부하, 비효율적인 쿼리로 인한 응답 지연
• 서비스 가용성 문제: 서버 장애, 네트워크 오류, 소프트웨어 버그로 인한 서비스 다운
• 잘못된 서비스 통신: API 명세 불일치, 데이터 포맷 오류, 호출 순서 오류 등으로 시스템 오작동

➡️ 이러한 이유로 요청 흐름 추적과 문제 진단이 매우 중요하다.



분산 로깅과 추적이 필요한 이유

• 문제 진단: 요청 경로를 정확히 추적하여, 어느 지점에서 에러가 발생했는지 빠르게 확인
• 성능 병목 분석: 특정 서비스 호출에서 시간이 오래 걸리는 구간 분석
• 서비스 간 종속성 이해: 어떤 서비스들이 어떤 순서로 호출되는지 시각화
• 보안 및 규정 준수: 모든 요청 및 응답을 기록하여 감사(Audit) 용도로 활용
• 운영 효율성 향상: 장애 발생 시 원인 분석 및 복구 시간을 단축



분산 로깅 및 추적 개념

---

📌 분산 로깅

각 서비스에서 발생한 로그를 수집해 하나의 시스템처럼 분석할 수 있도록 하는 것



📌 분산 추적

하나의 클라이언트 요청이 여러 서비스를 거칠 때, 그 경로와 상태를 추적하여 요청 흐름을 분석하는 것



특히, API Gateway는 모든 요청의 시작 지점이기 때문에, Trace ID를 생성하거나 전달하여 추적의 기준을 세워야 한다.



Spring 생태계에서 분산 추적 방법

Spring에서는 주로 Spring Cloud Sleuth와 Zipkin을 조합하여 분산 추적을 구현한다.

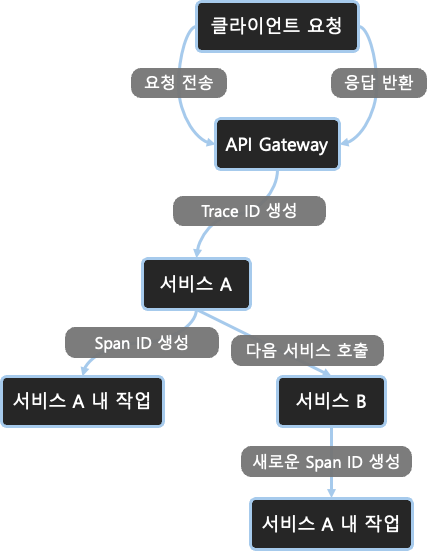

1. 클라이언트 요청 수신
2. Trace ID / Span ID 생성 또는 전달
3. 각 서비스로 요청 전파 시 Trace 정보 함께 전달
4. 각 서비스에서 Trace 정보 기반으로 로깅 및 추적 기록
5. 수집된 로그 및 추적 정보 통합 분석

도구	역할
Spring Cloud Sleuth	요청마다 Trace ID/Span ID를 자동 생성 및 전달
Zipkin	수집된 추적 데이터를 저장하고 시각화



Spring Cloud Seluth

📌 Sleuth란?

• 요청 흐름을 자동 추적할 수 있도록 Trace ID, Span ID를 추가해 주는 라이브러리이다.
• 로깅 시스템과 연동되어 Trace ID, Span ID를 자동으로 남겨준다.



📌 Trace ID와 Span ID 개념

용어	설명
Trace ID	하나의 클라이언트 요청 전체를 식별하는 고유 ID
Span ID	요청 처리 중 하나의 작업 단위를 식별하는 ID (서비스 호출, DB 쿼리 등)



Trace 관계 예시

(Trace ID: A)
 ├── (Span ID: A.1) Gateway 진입
 ├── (Span ID: A.2) UserService 호출
 └── (Span ID: A.3) OrderService 호출



Sleuth 적용 방법

1️⃣ 의존성 추가

<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>



2️⃣ 기본 설정

• 특별한 설정 없이 기본적으로 작동한다.



3️⃣ 로그 출력 예시

[TraceId=123e4567, SpanId=abc123] GET /users



Zipkin

📌 Zipkin이란?

Zipkin은 분산 추적 시스템으로, 각 서비스에서 수집한 추적 데이터를 시각화해준다.

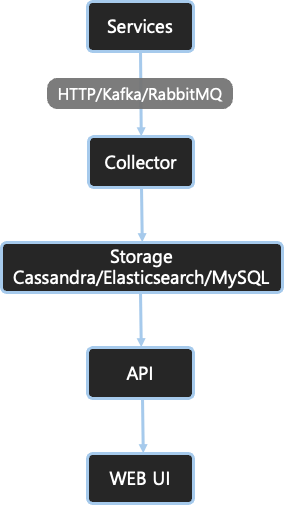

Zipkin 아키텍처 구성요소

컴포넌트	역할
Collector	서비스로부터 추적 데이터를 수집
Storage	수집된 데이터를 저장 (MySQL, Elasticsearch 등 지원)
API	추적 데이터 조회용 REST API 제공
UI	시각적 분석 화면 제공 (Trace 타임라인 보기 가능)



Sleuth + Zipkin통합

Spring Boot에서 Sleuth와 Zipkin은 쉽게 통합할 수 있다.



설정 방법

spring:
  sleuth:
    sampler:
      probability: 1.0 # 모든 요청 샘플링
  zipkin:
    base-url: http://localhost:9411
    enabled: true

💡 Sleuth가 생성한 Trace ID, Span ID를 Zipkin이 수집하고 저장하여 UI로 분석할 수 있게 된다.



예시: Gateway와 User Service 간 추적 흐름

1. 클라이언트 -> API Gateway로 요청 전송
2. API Gateway
   • Trace ID 생성
   • Span ID 생성
   • 요청에 Trace/Span ID 삽입
3. User Service
   • Gateway가 전달한 Trace ID/Span ID를 사용해 로깅
   • 새로운 하위 Span 생성 가능
4. Zipkin 서버
   • 모든 추적 데이터 수집 및 저장
   • 웹 UI로 트랜잭션 흐름 시각화

📢 Zipkin에서 "Trace Timeline"을 확인하면 서비스 간 호출 흐름을 한눈에 볼 수 있다.



Sleuth와 Zipkin으로 해결할 수 있는 문제

문제	해결 방법
요청 흐름을 파악하기 어려움	Trace ID를 통해 요청 흐름을 추적
성능 병목 구간 파악 불가	Zipkin의 타임라인 분석으로 느린 구간 식별
에러 원인 추적 불편	Trace ID를 통해 에러 발생 위치 정확히 추적
응답 시간 모니터링 어려움	서비스별 응답시간 측정 및 분석 가능
